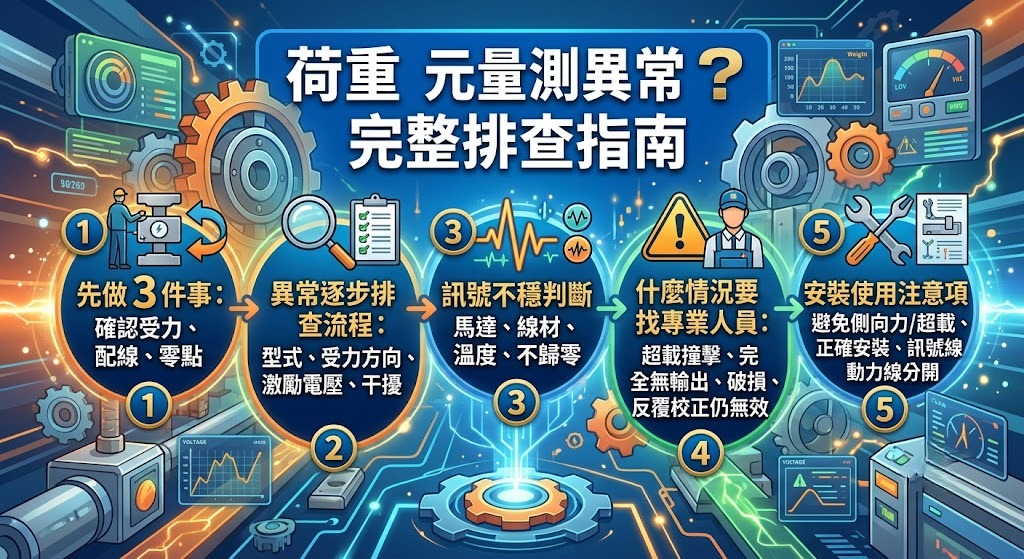

荷重元異常怎麼辦？不歸零、數值跳動、量測不準的原因與排查指南

荷重元量測異常怎麼辦？先做這 3 件事

荷重元（Load Cell）是許多稱重設備、測力機、自動化產線、料斗秤、平台秤與力量測試設備中的核心感測元件。常見的應變規式荷重元，會在受力後產生極小的機械變形，再透過應變規與惠斯登電橋將力量轉換成電訊號，因此只要安裝、配線、供電、受力方向或訊號處理其中一個環節出現異常，就可能造成零點漂移、重量亂跳、顯示不準或完全沒有訊號。

這三個步驟可以先把問題切成「機械安裝」、「電氣配線」與「感測器本體／訊號系統」三大方向。若一開始就直接更換荷重元，很容易花了成本卻沒有解決真正原因。尤其工業設備中，很多量測異常其實來自安裝結構、訊號放大器、電纜或接地，而不是荷重元本體損壞。

荷重元常見問題原因分類表

荷重元異常常見現象包括零點不歸零、數值一直跳、負載越大誤差越明顯、同樣重量每次結果不同，或顯示器完全沒有反應。不同現象背後可能有不同原因，因此建議先依照下表做初步分類。

荷重元異常逐步排查流程：從安裝到訊號依序檢查

步驟 1：確認荷重元型式與量程是否適合

荷重元並不是所有設備都能共用同一種型式。市面上常見類型包括單點式、懸臂樑式、S 型、柱狀、圓盤式、微型及多軸荷重元等，不同結構適合不同受力方式與安裝條件。如果設備使用的是拉力與壓力雙向量測，卻選到只適合特定安裝方式的元件，就可能從源頭造成誤差。

另外也要確認額定容量。量程過小容易超載，量程過大則可能導致實際工作區間只使用到很小比例，使解析度與有效訊號表現不理想。選型時不能只看「最大可以承受多少重量」，還要看正常工作負載、瞬間衝擊、機構自重與安全餘量。

步驟 2：檢查受力方向與機構是否卡死

荷重元要準確，力量必須以設計方向傳入感測器。如果機構有側推力、扭矩、偏心荷重，或支架與其他零件產生干涉，實際作用在荷重元上的力量就可能與預期不同。常見例子是料斗碰到旁邊管線、平台與外框摩擦、螺絲鎖得過緊造成額外應力，這些都會讓量測結果失真。

最簡單的判斷方式，是在卸載狀態確認機構是否能自由回復，再使用已知重量於不同位置測試。如果同一重量放在不同位置，顯示結果差異明顯，就應優先檢查機構安裝與受力路徑。

步驟 3：確認荷重元配線是否正確

荷重元常見配線會包含激勵電源與訊號輸出，有些則有 Sense 感測補償線。不同廠牌線色未必一致，因此不要單純依照「紅色一定是正極、黑色一定是負極」來接線，應以原廠接線圖或資料表為準。

線材長度與阻抗也可能影響量測，尤其是長距離傳輸、多顆荷重元或高精度系統。相關技術資料指出，線長、線徑及多顆 Load Cell 連接方式都可能影響整體訊號，因此實際安裝完成後通常仍需要重新校正。

步驟 4：檢查激勵電壓是否穩定

應變規式荷重元需要外部激勵電源才能工作，輸出常以 mV/V 表示，也就是輸出大小會和供應的激勵電壓有關。如果供電本身不穩、電壓過低，或者訊號放大器有問題，就可能出現輸出偏低、漂移或數值跳動。

排查時可以先確認控制器或訊號放大器是否正常供電，再依照產品規格量測激勵端。如果設備使用多顆荷重元共用電源，也要注意總負載是否超出控制器能力。

步驟 5：觀察零點是否穩定

將荷重元完全卸載後，觀察零點是否持續漂移。如果數值只在很小範圍內波動，可能是正常解析度或環境雜訊；但如果數值持續往同一方向偏移，或每次卸載都回不到相近位置，就應注意是否有預壓、結構干涉、溫度變化、超載後永久變形或感測器損壞。

步驟 6：使用已知重量做分段測試

如果零點看起來正常，下一步可以使用可確認重量的砝碼或標準負載做分段測試。例如依照設備量程逐步增加負載，再逐步卸載，觀察輸出是否線性增加，以及卸載後是否能回到原本零點附近。

若低負載正常、高負載誤差越來越大，可能與校正、機械變形或量程選擇有關；若加載與卸載同一重量時結果差很多，則要考慮遲滯、機構摩擦或感測器受損。

步驟 7：排除電磁干擾與接地問題

荷重元原始輸出通常非常小，因此對環境干擾較敏感。如果訊號線和馬達、變頻器、電磁閥、大電流電纜平行配置，可能受到雜訊影響。典型現象是設備靜止時還算穩定，但馬達一啟動，重量數字就開始快速跳動。

這時應檢查屏蔽線、接地方式、線路走向，以及訊號調理器是否具備適當濾波。不要為了消除跳動就把濾波設定得過重，因為這可能讓實際力量變化反應變慢，尤其在動態稱重或自動化控制設備上更要注意。

步驟 8：確認是否曾經超載或受到撞擊

如果荷重元在某次事件後突然開始不準，例如料斗瞬間落料、平台被重物撞擊、設備搬運時受力，或實際負載超過額定容量，就要懷疑是否曾經超載。荷重元即使外觀看起來沒有裂痕，內部彈性體仍可能發生永久變形，造成零點與靈敏度改變。

荷重元訊號一直跳、不歸零，要怎麼判斷？

「數值亂跳」是荷重元最常見、也最容易誤判的問題之一。因為訊號不穩不代表感測器一定壞掉，可以先觀察跳動是否具有規律。

如果設備採用多顆荷重元，例如四角平台秤或料斗稱重系統，也要分別檢查每一顆荷重元的輸出。多顆 Load Cell 通常會透過匯流盒整合訊號，如果其中一顆輸出異常或角差沒有調整好，整體秤重就可能出現位置誤差。

什麼情況要找專業人員？荷重元故障警訊

一般人或現場工程人員可以先做外觀、安裝、接線及基本輸出檢查，但若遇到下列情況，就不建議持續自行拆解或反覆調整。

• 荷重元曾經明顯超載或受到撞擊。
• 卸載後零點持續偏移，重新歸零後很快又跑掉。
• 確認供電、配線與機構都正常，但荷重元仍完全沒有輸出。
• 外殼、電纜或密封處有明顯破損、進水或腐蝕。
• 多次校正仍無法達到設備要求的線性與重複性。
• 設備涉及交易計價、品質判定、安全測試或關鍵製程控制。
• 需要確認校正追溯、精度等級或正式檢測結果。

材料測試或高精度力量測系統，往往還涉及精度等級與校正規範，並不是只要「顯示有重量」就代表可以正常使用。例如材料試驗設備中的荷重元可能需符合 ISO 7500-1 或 ASTM E4 等測試要求，因此實際判定仍應依應用及規範處理。

荷重元安裝與使用注意事項：避免量測誤差反覆發生

荷重元的精度不只取決於感測器規格，更取決於整個安裝與訊號系統。即使使用高精度荷重元，如果結構設計不合理，最後量到的數據仍可能不準。

• 避免側向力：讓負載盡量沿荷重元設計方向施加。
• 避免超載：除了正常重量，也要考慮撞擊、落料及瞬間衝擊。
• 確認安裝平面：底座不平或鎖固方式不正確，都可能造成額外應力。
• 注意防水防塵：潮濕、粉塵、清洗環境要選擇相對應防護能力。
• 訊號線與動力線分開：降低馬達與變頻器造成的電磁干擾。
• 避免任意剪接電纜：高精度量測系統中，線材變更可能影響訊號。
• 安裝完成後重新校正：不要只相信出廠數據。
• 定期確認零點與標準重量：有助於提早發現漂移或性能下降。

若正在規劃新的稱重或力量測系統，除了荷重元本體，還要同步考慮訊號放大器、顯示控制器、資料擷取系統、匯流盒以及機構設計。荷重元常見應用從平台秤、物流動態稱重、桶槽與料倉，到材料試驗、自動化設備與結構監測都有，因此選型應從「整個系統」思考，而不是只比較單顆感測器的公斤數或價格。

荷重元常見問題 FAQ

Q1：荷重元是什麼？

荷重元是將重量、拉力或壓力等機械力量轉換成電訊號的感測元件，常用於電子秤、自動化設備、料斗秤與材料測試設備。

Q2：荷重元為什麼會一直跳動？

常見原因包括電磁干擾、接地不良、線材接觸不良、機械振動、供電不穩或感測器本身異常，應依序排查。

Q3：荷重元不歸零是壞掉了嗎？

不一定。機構卡住、預壓、溫度變化、超載或零點設定都有可能造成不歸零。如果排除外部因素後仍持續偏移，再檢查荷重元本體。

Q4：荷重元量程是不是越大越好？

不是。量程太小容易超載，量程過大則可能讓正常負載只占很小比例，影響有效解析度。應依實際工作負載與安全餘量選擇。

Q5：荷重元可以量拉力也可以量壓力嗎？

要看荷重元結構與產品規格。部分 S 型或專用測力荷重元可量測拉力與壓力，但並非所有荷重元都適合雙向受力。

Q6：荷重元線材可以自行延長嗎？

可以視系統設計處理，但高精度應用不能隨意延長。線長與線阻可能影響量測結果，修改後通常需要重新校正。

Q7：荷重元超載一次就會壞嗎？

不一定，但如果超過產品可承受的安全或極限負載，就可能造成永久變形。若超載後出現零點漂移或精度異常，應立即檢查。

Q8：荷重元為什麼需要訊號放大器？

多數應變規式荷重元的原始輸出訊號很小，因此常需要訊號放大、濾波或轉換，才能提供 PLC、控制器、DAQ 或顯示器使用。

Q9：更換荷重元後要重新校正嗎？

建議要。即使規格相同，每顆荷重元的實際輸出與安裝條件仍可能存在差異，更換後重新校正較能確保整個量測系統準確。

Q10：荷重元多久需要校正一次？

沒有所有設備都適用的固定週期，應依使用頻率、環境、精度需求、品質制度及是否曾超載來決定。高精度或關鍵製程通常需要較嚴格的定期確認。
