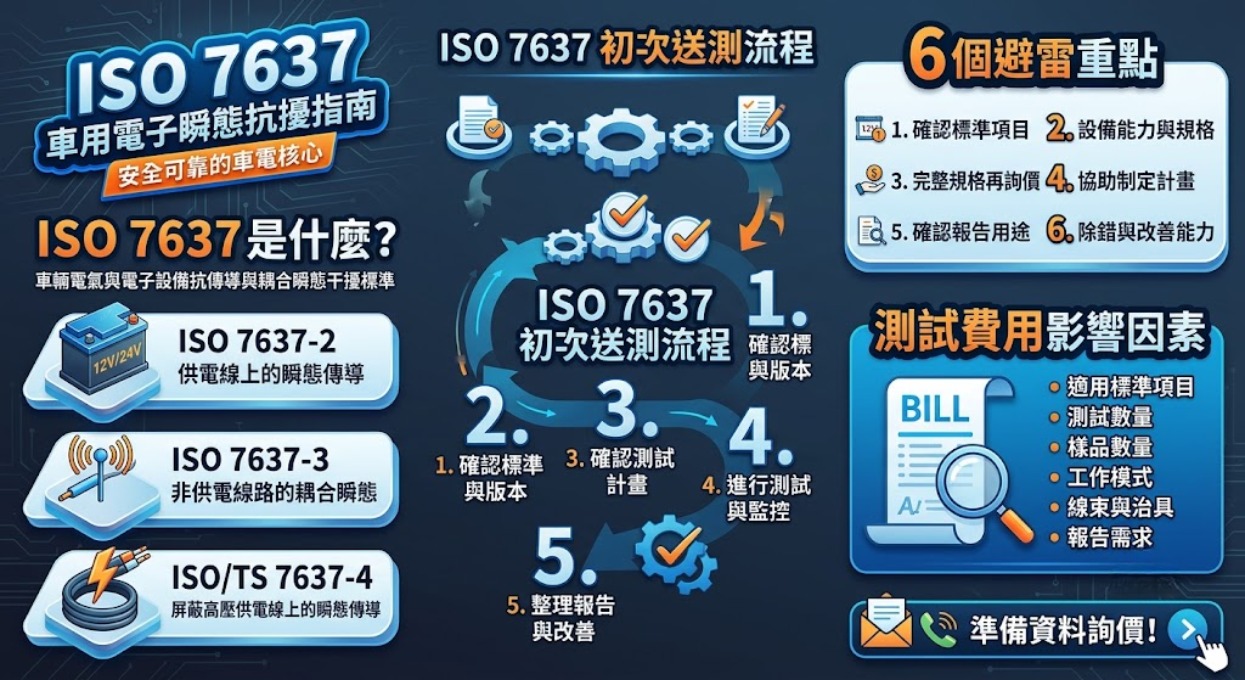

ISO 7637 是什麼？主要測試目的為何
汽車內部並不是一個完全穩定的電氣環境。當馬達、繼電器、電磁閥與其他感性負載切換，或電源系統產生瞬間變化時，線路中可能出現短時間的電壓瞬態。對一般電子產品來說可能只是很短的一個脈衝，但對車用 ECU、感測器、控制器或通訊模組而言，卻可能造成重置、資料異常、功能中斷，甚至零組件損壞。
ISO 7637 系列標準就是為了評估道路車輛電子設備面對這類「傳導與耦合電氣瞬態」時的耐受能力。ISO 官方目前列出的 ISO 7637-1:2023 為術語與一般考量；ISO 7637-2:2011 主要處理供電線上的瞬態傳導；ISO 7637-3:2016 則針對非供電線路受到電容或電感耦合的瞬態干擾。
簡單理解：ISO 7637 不是單純確認產品「會不會通電」，而是模擬車輛實際電氣環境中可能出現的瞬間干擾，再觀察 DUT（受測設備）是否能維持預期功能、是否需要復歸，以及是否出現永久性損壞。
ISO 7637-1、7637-2、7637-3、7637-4 有什麼差異？
搜尋 ISO 7637 時，經常會看到 ISO 7637-1、ISO 7637-2、ISO 7637-3 等不同編號。這些並不是不同公司的標準，而是 ISO 7637 系列針對不同測試目的拆分出的內容。
| 標準 | 主要內容 | 實務理解 |
|---|---|---|
| ISO 7637-1 | 術語與一般考量 | 用來理解整個 ISO 7637 系列的定義、概念與共同原則。 |
| ISO 7637-2 | 供電線上的電氣瞬態傳導 | 常見於 12 V、24 V 車用電子設備的電源線瞬態抗擾度測試。 |
| ISO 7637-3 | 非供電線路的電容與電感耦合瞬態 | 用來模擬干擾透過訊號線、控制線等其他線路耦合至 DUT。 |
| ISO/TS 7637-4 | 屏蔽高壓供電線上的瞬態傳導 | 較偏向電動車、油電車等高壓電氣系統相關設備。 |
ISO/TS 7637-4:2020 的適用範圍包括高於 60 V DC、低於 1,500 V DC，且電源與車體隔離的屏蔽高壓供電線瞬態測試，因此在 BEV、HEV、PHEV 等高壓車電應用中更值得注意。ISO 官方資料顯示該版本於 2024 年再次確認，目前仍為現行 Technical Specification。
ISO 7637-2 為什麼特別常被搜尋？
在實務上，許多車用電子零組件都直接連接車輛 12 V 或 24 V 電源，因此電源線瞬態往往是驗證項目之一。ISO 7637-2:2011 規範供電線上瞬態的注入與量測方法，適用於搭載 12 V 或 24 V 電氣系統的乘用車與商用車設備，而且不限定車輛使用汽油、柴油或電動驅動。
哪些車用電子產品需要注意 ISO 7637？
只要是安裝於道路車輛內，且可能受到車載電源、線束或周邊電子設備瞬態干擾的產品，都可能遇到 ISO 7637 或車廠延伸規範的測試需求。常見產品包括：
- 車用 ECU、BCM 與各類控制模組
- ADAS 感測與控制設備
- 車燈控制器、LED Driver 與照明模組
- 車載資訊娛樂與通訊設備
- DC-DC、電源轉換器與電力電子模組
- 車用感測器與致動器控制設備
- 電動車相關低壓或高壓電子零組件
- 其他與車輛線束、電源或控制訊號連接的電子設備
需要注意的是，客戶要求「符合 ISO 7637」並不代表所有產品都要執行完全相同的測試。實際測試條件仍可能依產品電源架構、I/O 線路、車輛平台、零組件等級及 OEM 規範而改變，因此送測之前應先釐清適用項目。
ISO 7637 初次送測流程：5 個步驟
步驟 1：確認產品與適用標準版本
先確認 DUT 是 12 V、24 V 或高壓系統，並釐清需要測試 ISO 7637-2、ISO 7637-3，還是其他車廠規範。標準版本不同，測試條件與文件要求也可能不同。
步驟 2：提供 DUT 電氣與線路資料
準備額定電壓、最大電流、電源腳位、訊號腳位、接地方式、線束配置、正常運作模式及監測方式。資料越完整，越容易在正式測試前確認治具與設備配置。
步驟 3：確認測試計畫與判定方式
測試前應確認需要施加哪些瞬態條件、測試等級、極性、次數與 DUT 工作模式，同時明確定義測試過程中應監控哪些功能，以及發生重置或暫時異常時如何判定。
步驟 4：進行測試與即時功能監控
正式測試時依測試計畫配置電源、線束、耦合裝置及量測設備，並在瞬態施加過程中持續觀察 DUT 是否出現通訊中斷、重置、輸出錯誤或其他功能異常。
步驟 5：整理結果與測試報告
測試完成後，依測試項目整理條件、設備、配置與 DUT 功能狀態。若有異常，可以根據失效條件進一步進行電源保護、PCB Layout、濾波與線路設計改善，再安排驗證。
ISO 7637 測試實驗室怎麼選？6 個避雷重點
1. 先確認實驗室能不能做你需要的 Part
ISO 7637-2 與 ISO 7637-3 使用的測試架構並不完全相同，不要只問「能不能做 ISO 7637」，而要確認實際標準編號與測試項目。
2. 確認設備能力與 DUT 電氣規格
如果 DUT 工作電流較大、線束特殊或需要額外負載，應提前確認實驗室設備是否能涵蓋，而不是送到現場才發現無法執行。
3. 不要只問單一測試價格
同樣寫 ISO 7637，可能因測試項目數量、工作模式、樣品數量與工程時間不同而產生不同費用，應先提供完整規格再報價。
4. 確認是否能協助制定測試計畫
第一次做車用 EMC 驗證時，最常卡住的不是設備，而是不知道哪些條件適用。能協助確認 Test Plan 的實驗室通常比較容易降低來回溝通成本。
5. 確認報告用途
研發階段的預掃、客戶送樣驗證與正式認證用途不同，對實驗室資格及報告格式的要求也可能不同，詢價時最好直接告知報告將交給誰使用。
6. 不要忽略異常後的除錯能力
若產品第一次測試未達預期，只知道 Pass 或 Fail 幫助有限。是否能保留異常條件、協助定位問題，對研發改善效率往往更重要。
ISO 7637 測試費用受哪些因素影響？
ISO 7637 測試費用無法只靠一個關鍵字直接報固定價格，因為不同 DUT 的測試範圍可能差非常多。較合理的做法，是先確認規格與 Test Plan，再由實驗室依實際工時與設備需求報價。
| 費用影響因素 | 為什麼會影響報價 |
|---|---|
| 適用標準與 Part | ISO 7637-2、7637-3 或其他 OEM 規範的設備與工時不同。 |
| 測試項目數量 | 測試條件越多，設備設定、執行與紀錄時間越長。 |
| DUT 工作模式 | 若需多種模式分別測試，總工時通常也會增加。 |
| 線束與治具 | 特殊線束、負載箱、CAN 通訊或客製監控可能需要額外準備。 |
| 樣品數量 | 多樣品或重複驗證會影響整體測試時間。 |
| 報告需求 | 研發紀錄、正式測試報告或客戶指定格式，文件工作量不同。 |
ISO 7637 送測前應準備哪些資料？
如果希望詢價與排程更快，第一次聯絡實驗室時不妨直接整理以下資料。資訊越完整，越能避免實驗室反覆詢問，也比較容易取得接近實際需求的報價。
- 產品名稱、用途與車載安裝位置
- 額定工作電壓及最大工作電流
- 需要執行的 ISO 7637 Part 與版本
- 客戶、OEM 或 Tier 1 提供的測試規範
- DUT 接線圖、Pin 定義與線束資料
- 正常工作模式及測試時需要監控的功能
- CAN、LIN 或其他通訊需求
- 樣品數量及預計完成時間
- 測試報告用途與格式需求
詢價重點：與其只問「ISO 7637 測試多少錢？」，更建議直接提供「產品電壓＋最大電流＋適用 Part＋測試項目＋樣品數量＋報告用途」。資訊越完整，越容易一次確認測試範圍、排程與費用。
ISO 7637 常見問題 FAQ
Q1：ISO 7637 是什麼標準？
ISO 7637 是道路車輛電氣與電子設備傳導及耦合電氣瞬態相關的國際標準系列，用來評估車用電子設備受到瞬態干擾時的抗擾度與功能表現。
Q2：ISO 7637-2 與 ISO 7637-3 有什麼不同？
ISO 7637-2 主要針對供電線上的電氣瞬態傳導；ISO 7637-3 則主要測試經由非供電線路受到電容或電感耦合的瞬態干擾。
Q3：ISO 7637 可以測哪些產品？
常見包括 ECU、控制模組、車燈控制器、感測器、車載通訊設備、DC-DC、電源模組及其他與車輛電源或線束連接的電子產品，實際測試範圍仍須依產品架構判定。
Q4：ISO 7637 測試服務範圍包含哪些項目？
依實驗室能力可能包含測試計畫確認、供電線瞬態測試、耦合瞬態測試、DUT 功能監控與測試報告整理，詳細服務項目應在送測前確認。
Q5：ISO 7637 測試一定要提前預約嗎？
建議提前預約。車用 EMC 測試通常需要先確認設備、DUT 規格、線束與 Test Plan，若專案已有客戶時程，更應提前與實驗室確認檔期。
Q6：ISO 7637 測試樣品可以寄送，不需要親自到實驗室嗎？
是否能直接寄送要看 DUT 操作複雜度。如果設備可透過明確 SOP 操作，通常較容易採寄送方式；若需要工程師即時控制或判讀，則可能適合安排工程人員配合測試。
Q7：ISO 7637 測試需要多久完成？
完成時間取決於測試 Part、項目數量、DUT 工作模式、樣品數、設備排程以及是否需要重測，因此應依實際 Test Plan 向實驗室確認，不宜只用單一固定天數估算。
Q8：ISO 7637 測試沒通過怎麼辦？
可以先確認產品在哪一個測試條件下出現異常，再從電源保護、TVS、濾波、接地、PCB Layout、線束與韌體復歸機制等方向進行分析，修改後再安排驗證。
Q9：ISO 7637 測試費用為什麼每個專案不同？
費用與適用標準、測試項目數量、DUT 功率、工作模式、線束治具、工程監控時間、樣品數量及報告需求有關，所以通常需要確認完整規格後才能提供較準確的報價。
Q10：只要通過 ISO 7637 就代表符合所有車廠要求嗎？
不一定。不同 OEM、Tier 1 或產品專案可能另外指定測試條件、嚴酷度、功能判定方式或企業規範，因此正式送樣前仍應以客戶要求的規範與版本為準。
